油圧配管径を決めるグラフ

油圧配管の径　及び　配管肉厚を求める方法です。dwg,dxf ファイルにまとめてあるので、CAD上に呼び出しての利用が可能です。ホースに対してもパイプ内径をホース内径に置換えて対応します。但し、ホースの場合はホースの耐圧仕様を確認してください。必要な方はリンクから取出してください。

データ：コイルばねの疲労限度線図

画像データをAutoCAD仕様のdwg,dxfフォーマットで作成しました。CADのグラフ上に正確な位置を示すことが可能です。計算書の作成のときに利用しやすいようにしました。ご入用の方は右のリンクよりどうぞ。

手書き機械製図教本（英語）

CADで設計を行う時代に入って久しいが、手書き製図のよさは決して視野から消えてはいけない。英文ですが教本のデータをダウンロード可能にしました。入手を希望される方はリンクからどうぞ。

コイルばねの許容応力グラフ(dwg,dxf)

下記の図表をAutoCAD_LTで利用可能なようにしました。必要な方は右のリンクから取出してください。特記なきデータは無償です。

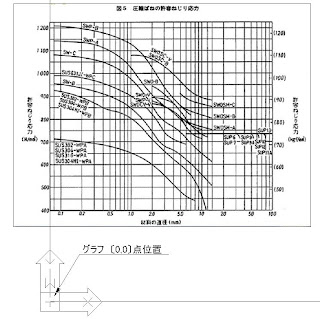

上図グラフは引張り、圧縮ばねの許容ねじり応力のグラフ。dwg,dxfデータ共に用意してあります。
引張りばねの場合：ワールの修正応力計算値の60％を上図に当てはめます。
圧縮ばねの場合：ワールの修正応力計算値の80％を上図に当てはめます。
変動負荷の場合は必ず、グッドマン線図で疲労限界のチェックを行ってください。

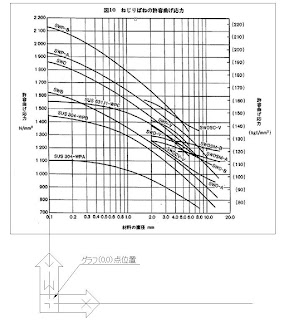

下図グラフはねじりコイルばねの許容曲げ応力のグラフ。dwg,dxfデータ共に用意してあります。


データに関するURL情報は下記より一切を引用しました。
マルホ発條工業株式会社
https://www.maruho-htj.co.jp/planmanual/kyoyou.html
本グラフの利用にあたっては是非上記URLで確認をとられてください。

SWP.SWO材のグッドマン線図（dwg,dxf_data)

画像はAutoCad－LT2000に組み入れられたSWP,SWOのバネ用鋼のグッドマン線図。このデータの疲労限度はそのまま判断してよい。線図の作り方が明確な故に、応用が効き使い勝手が良い。疲れ強さと引張り応力は決して比例する訳ではないのだが、アバウトに比例と見立てても間違いではない。図中に表示されているデータは画層でロックされているので、いろいろと試してみることができます。ちなみに画像のグラフの中のひとマスの長さは１０ｍｍとし、原点座標はグラフの原点に合わせてあります。必要な方はリンクからおろしてご利用ください。尚、右の表中の線径2.0ｍｍSWPAの引張り強さの最小値は2810ではなく1810の間違いです。
鋼の疲労限度と引張り強さの関係性については下記URLに記述があります。
http://m-sudo.blogspot.com/2009/03/blog-post_4428.html

２Ｄ－ＣＡＤ：Ｊｗｗの操作マニュアル

まだまだ利用価値があるので表記のデータを取出し可能にしました。当方の一存で復刻させたものです。
元の所在地は下記ＵＲＬ。
http://homepage2.nifty.com/christchurch/q_a_of_jww.ｈｔml

断面２次モーメント断面係数（Excel)

画像のExcelフォーマットをダウンロード可能にしました。（改変も自由です。但し、一般企業からの引用画像データが含まれているので、その点は取扱いに留意お願いします。）
http://www.fujimfg.co.jp/　株式会社　不二製作所
必要な方はリンクからどうぞ。

CAD_Data ： 溶接記号_DXF

上記溶接記号データをフリーでダウンロード可能にしました。DXFファイルですが、zipで圧縮してあります。必要な方は右下のリンクから取り出して、ご自由に利用されてください。Soft名はCAD_Data_Welding_DXF です。
